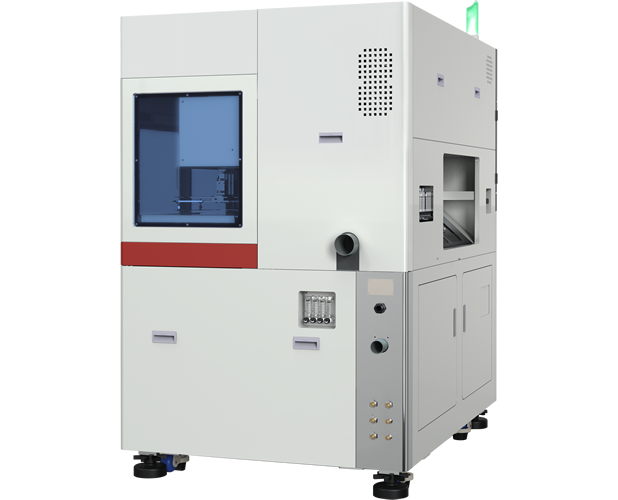

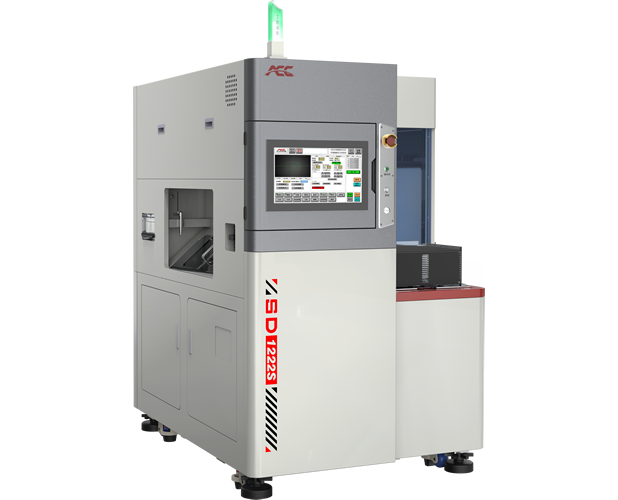

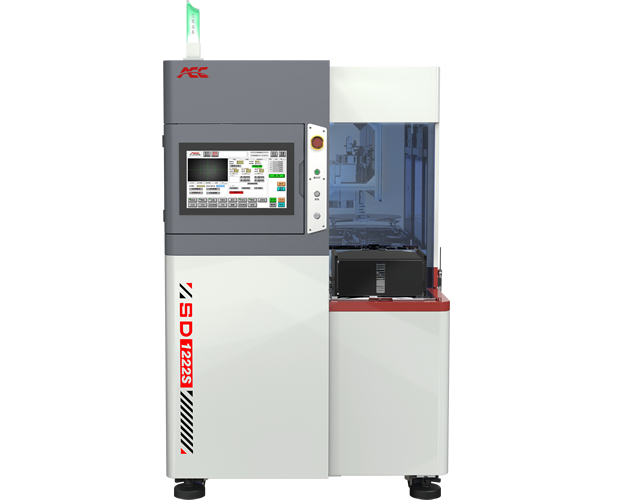

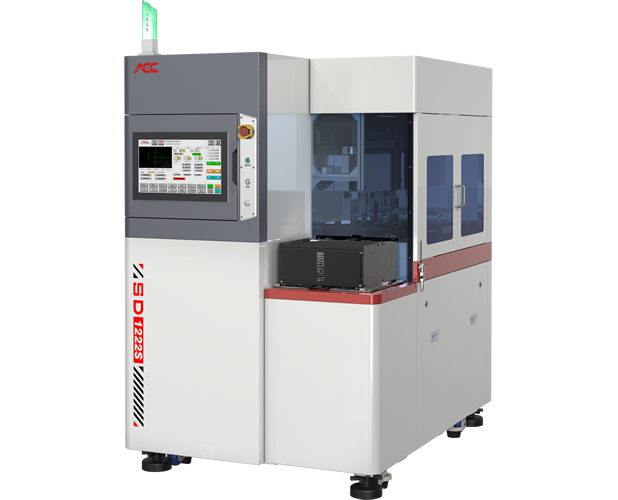

设备型号：SD1222S |
|
|
工作盘尺寸 |
12英寸/300*300mm 方盘 |
|
最大切割厚度 |
≤4mm 或客制 |
|
X轴 |
Y1/Y2轴 |
|
控制系统：直线电机+光栅闭环系统 |
控制系统：直线电机+光栅闭环系统 |
|
最大行程(mm)：550 |
最大行程(mm)：480 |
|
有效切割行程(mm)：350 |
有效切割行程(mm)：350 |
|
分辨率(mm)：0.0001 |
分辨率(mm)：0.0001 |
|
切割速度(mm/s)：0.1~600 |
单步定位精度(mm)：0.001 |
|
Z1/Z2轴 |
θ轴 |
|
控制系统：步进 |
驱动方式：DD马达 |
|
最大行程(mm)：45 |
旋转角度(°)：380(-100~280) |
|
最大适用刀片(mm)：Φ58 |
旋转速度(°/s)：5 |
|
分辨率(mm)：0.0002 |
分辨率(°)：0.0005 |
|
重复定位精度(mm)：0.001 |
|
|
主轴 |
视觉系统 |
|
功率kW： 2.4 |
组成：光源、镜头、相机 |
|
转速(rpm)：10000~60000 |
功能：精度高/速度快/定位准 |
|
|
高倍/低倍搭配可选择方案：0.8X/1X/1.5X/3X/6X双镜头可选 |
|
设备尺寸W*D*H(mm) |
1200*1700*1850 |
|
重量(kg) |
约2050 |
|
电源(V) |
单相AC220V 8kVA |
